Распределенная конфигурация с кластером узлов Управления

Для балансировки нагрузки на серверы возможна распределенная конфигурация с кластером узлов Управления (см. схема 5). При такой схеме можно выделить 2 разных типа узлов WAF: узел Управления и узел Анализатора. Два узла управления могут объединяться в отказоустойчивый кластер (active-passive). Все узлы анализа – активные. Для их работы требуется балансировщик нагрузки HTTP-трафика (Balancer). Специальных требований к балансировщикам не предъявляется. Рекомендуется использовать балансировщик в режиме Sticky Session, чтобы HTTP-запросы в рамках одного соединения обрабатывались каким-то одним Анализатором. Это требование является рекомендуемым, но необязательным.

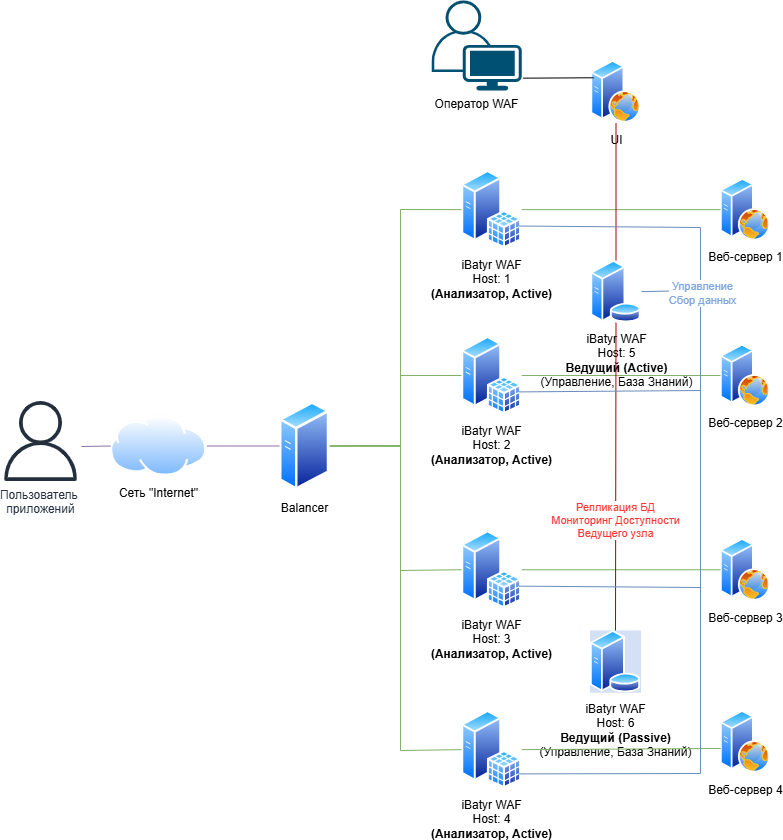

Схема 5 – Распределенная конфигурация с кластером узлов Управления

Описание процесса установки iBatyr WAF в распределенной конфигурации с кластером узлов Управления дано в разделе раздел 4.7.
