Подключение защищаемого веб-приложения к WAF

Цель

Настроить проксирование HTTP и HTTPS трафика к защищаемому приложению через WAF.

Предпосылки

WAF, установленный в режиме обратного прокси;
Защищаемое веб-приложение, доступное с WAF. Везде ниже по тексту app_ip – его адрес, app_port - порт. Ниже предлагается использовать уязвимое приложение dvwa на том же сервере, где установлен WAF. Вместо него можно использовать любое другое веб-приложение;
SSH-клиент (например, Putty).

Результат

Успешным выполнением данной работы является проксирование транзакций к защищаемому приложению через WAF.

Подготовка защищаемого веб-приложения

Установка веб-приложения DVWA на сервер WAF.

sudo docker pull vulnerables/web-dvwa

Запуск веб-приложения на порту 8080.

sudo docker run --rm -d -p 8080:80 --name dvwa vulnerables/web-dvwa

Для приложения DVWA:

app_ip = 127.0.0.1

app_port = 8080 login: admin password: password

Для доступа к веб-приложению по имени dvwa необходимо добавить в файле hosts (клиентской машины) строчку для локального разрешения доменного имени: IP_WAF dvwa

Файл hosts находится по следующим путям:

На Unix системах - /etc/hosts

На Windows системах - C:\Windows\System32\drivers\etc\hosts

Порядок действий

Общие настройки (опционально)
1. Увеличить ограничение на размер загружаемых файлов в /etc/ibatyr-nginx/user/http.conf.
```
client_max_body_size 1024m;
```
2. Добавить адрес(а) вышестоящего HTTP-прокси сервера в доверенные адреса в /etc/ibatyr-nginx/user/http.conf.
```
set_real_ip_from proxy_ip_address;
```
3. Отключить LRB-CACHE в /etc/ibatyr-nginx/user/server.conf.
```
set $LRB_CACHE 0;
```
Проксирование HTTP трафика.
1. Подключиться по ssh (putty) к серверу WAF.
2. Убедиться, что с сервера WAF есть сетевой доступ к защищаемому приложению.
```
curl -vk http://app_ip:app_port
```
3. Удалить созданный по умолчанию конфигурационный файл ibatyr-nginx.
```
sudo rm /etc/ibatyr-nginx/sites-enabled/default
```
4. Открыть на изменение конфигурационный файл ibatyr-nginx в любом текстовом редакторе с правами суперпользователя. Например,
```
sudo vim /etc/ibatyr-nginx/sites-enabled/dvwa
```
5. Ввести настройки проксирования HTTP трафика до бекенда защищаемого приложения. Пример содержимого файла конфигурации:
```
server {
    include static/server.conf;
    listen 80;
    server_name dvwa;

    # ibatyr WAF configuration.
    set $BACKEND http://app_ip:app_port;

    location / {
        include static/waf.conf;
    }
}
```
6. После внесения изменений необходимо проверить корректность внесенных изменений и, убедившись, что ошибок нет, применить конфигурацию ibatyr-nginx.
```
sudo ibatyr-nginx test
sudo ibatyr-nginx reload
```

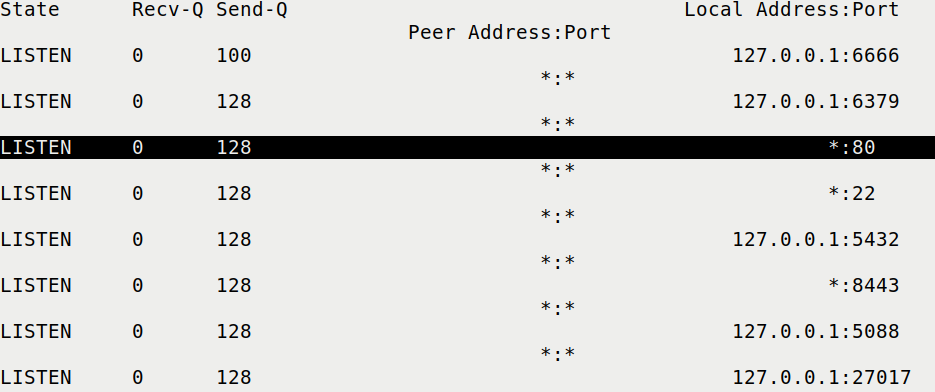

7. Если нет ошибок, после загрузки новой конфигурации должен быть открыт порт, на котором сервис ibatyr-nginx слушает входящие соединения от клиентов веб-приложения. На рисунке 1 представлен пример вывода команды ss -4lnt.

Рисунок 1 - Вывод команды

Для проверки проделанных настроек можно выполнить запрос к WAF при помощи браузера либо консольного веб-клиента curl. Пример запроса, выполненного в командной строке сервера WAF.
curl -H"host:dvwa" -v localhost
Для диагностики неполадок см. ПРИЛОЖЕНИЕ 1. Рекомендации по диагностике неполадок сетевых подключений.

Терминирование HTTPS трафика (опционально)
1. Создать папку для хранения сертификатов и ключей.
```
sudo mkdir /etc/ibatyr-nginx/ssl
```
2. Сгенерировать или получить от владельца приложения ключ и сертификат для терминирования SSL. Пример команды для генерации ключа и самоподписанного сертификата.
```
openssl req -x509 -newkey rsa:4096 -keyout key.pem -nodes -out cert.pem -days 365
```

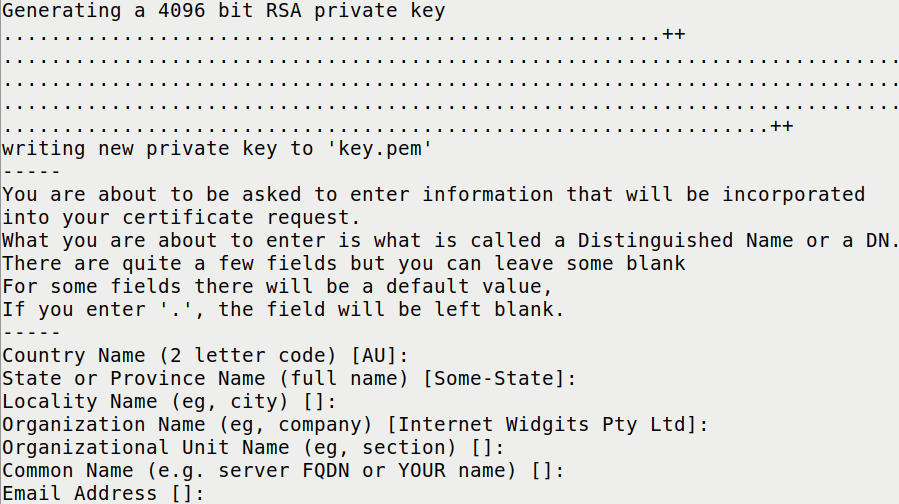

  На рисунке 2 представлен вывод данной команды.

Рисунок 2 - Вывод команды

Поместить ключ и сертификат в созданную папку.
sudo mv cert.pem key.pem /etc/ibatyr-nginx/ssl
Создать еще один файл конфигурации ibatyr-nginx.
sudo vim /etc/ibatyr-nginx/sites-enabled/dvwa_ssl
Пример содержимого файла конфигурации:
server {
    include static/server.conf;
    listen 443 ssl;
    ssl_certificate /etc/ibatyr-nginx/ssl/cert.pem;
    ssl_certificate_key /etc/ibatyr-nginx/ssl/key.pem;
    server_name dvwa;

    # iBatyr WAF configuration.
    set $BACKEND http://app_ip:app_port;

    location / {
        include static/waf.conf;
    }
}
Применить конфигурацию.
sudo systemctl reload ibatyr-nginx.service
Проверить доступность приложения через WAF.
curl -k -v -H"host: dvwa" https://localhost:443
Для диагностики неполадок см. ПРИЛОЖЕНИЕ 1. Рекомендации по диагностике неполадок сетевых подключений.

ПРИЛОЖЕНИЕ 1. Рекомендации по диагностике неполадок сетевых подключений

Если приложение через WAF недоступно, рекомендуется проверить корректность следующих аспектов:

Сетевая адресация.

ip a

Разрешение имен.

host example.com

Маршрутизация.

ip ro

Доступность приложения напрямую.

curl -v http://example.com
curl -k -v https://example.com

Состояние сервиса ibatyr-nginx.

sudo systemctl status ibatyr-nginx.service

Перечень открытых портов.

ss -lnt
sudo ss -4lntp

Наличие ошибок в журнале сервиса ibatyr-nginx.

sudo journalctl -xefu ibatyr-nginx

Наличие ошибок в конфигурации ibatyr-nginx.

sudo ibatyr-nginx test

Ссылка на описание того, как nginx разбирает запросы (если есть проблемы с указанием имени веб-приложения в конфигурации nginx).

http://nginx.org/ru/docs/http/request_processing.html
